BIGSCAN은 초소형 카메라 기술과 고해상도 3D 영상기술을 바탕으로
BIGSCAN은 초소형 카메라 기술과 고해상도 3D 영상기술을 바탕으로
의료 및 치과 진단 분야의 혁신을 선도하는 기업
의료영상처리
영상 전/후처리, 영상획득 및 보정(Calibration) 기술
광학 및 기구설계
초소형 카메라 광학계 및 형광 영상필터 설계, 치과환경에 최적화된 기구설계
3D 영상처리
압축센싱 및 GPU 가속 기반 초고속 3D 영상 재구성, 딥러닝 기반 기법 적용

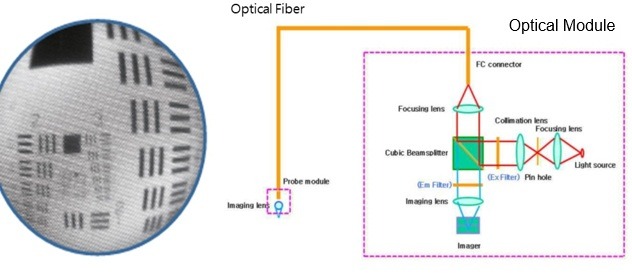

간접 방식
광섬유로 영상을 전달
기존 내시경과 같이 광섬유(Optical Fiber)를 사용하여 미세 영상을 영상센서로 전달
- 광섬유(Optical Fiber) + Beam Splitter 사용
- 영상이 원형
- 광섬유에 의한 벌집 모양 고정 잡음 발생
직접 방식
센서가 직접 영상 획득
영상센서가 직접 미세 영상을 획득
- 광섬유 없이 초소형 센서가 직접 획득
- 영상이 사각형으로 선명
- 벌집 모양 고정 잡음 없음
영상이 사각형이고 광섬유에 의한 벌집 모양의 영상 잡음도 없음
COMPARISON
직접 방식 · 간접 방식 비교
| 간접 방식 | 항목 | BIGSCAN 직접 방식 |
|---|---|---|
| 사용 | 광섬유와 Beam Splitter | 미사용 |
| 매우 큼 | 광학 모듈 크기 | 초소형 |
| 적음 | 광학 모듈 유연성 | 매우 유연 |
| 원형 | 영상의 모양 | 사각형 |
| 광섬유 길이에 제약 받음 | 영상 신호 전송 거리 | 제약 없음 |
| 있음 (광섬유에 의한 고정 잡음) | 영상 고정 잡음 패턴 | 없음 |
| >1K × 1K (카메라에 의해 결정) | 영상 분해능 | <1K × 1K (초소형 CMOS 센서의 한계) |
| 광섬유를 포함한 광학 모듈 소독 | 소독 | 1회용 또는 센서 모듈 전체 소독 |
| 고가 | 가격 | 합리적 가격* |
ROADMAP
이미징 제품개발 로드맵
초소형 CMOS Sensor 모듈 기반의 구강내 이미징 단계별 로드맵
초소형 CMOS Sensor를 이용한 구강 이미징 플랫폼
2025
치근관 영상
- Head 크기 : 2mm
- 1 Sensor 2 LEDs
- 1등급 의료기
②
신경 치료
초미세 영상으로 Orphis 및 신경 제거 확인
2026
치주 영상
- Head 크기 : 1.2mm
- 1 Sensor 2 LEDs
- 2등급 의료기
①
치주 치료
Periscopic 영상으로 치주 진단 및 치석 제거
2026
형광 영상
- Head 크기 : 2mm
- 1 Sensor 4 LEDs
- 2등급 의료기
③
보철 치료
형광 영상으로 우식 진단 및 완전 제거
2027
초소형 3D 영상
- Head 크기 : 2mm
- 2 Sensors 4 LEDs
EndoSight가 치아보존치료 전 과정에서 Workflow를 개선하고 'De Facto Standard'가 됨
PLATFORM
구강내 이미징 플랫폼
BIGSCAN은 향후 치아보존 치료를 위한 초소형 카메라 모듈 기반 구강내 이미징 플랫폼을 제공하려 함
❶치주용 초소형 카메라 (Perioscope)
치주 질환 진단 및 치료 전과정의 모니터 용도로 사용되는 이미징 장치.
- 치근관 촬영용 초소형 카메라 부착 투명 Tip
- 치주 시술 시 사용하는 stainless steel Tip
센서 모듈 1.2mm 이하 · 1 Sensor 2 LEDs
❷치근관 촬영용 초소형 카메라
치과 신경 치료 전과정의 모니터 용도로 사용되는 이미징 장치.
- Hand piece와 신경 치료 도구에 고정 가능한 센서 모듈
- 다양한 form factor에 적용하여 제공
센서 모듈 2.0mm 이하 · 1 Sensor 2 LEDs
❸구강내 형광 (Fluorescence) 카메라
바이오필름(Bio Film)의 특정 형광을 측정하여 정량적으로 세균 감염도를 측정.
- 감염된 치근관 입구(Canal Orifice)를 신속·정확하게 탐색
- 염증 발생 조직의 완전 제거 확인 가능
- 특정 파장 LED와 기본 LED를 교차 사용
센서 모듈 2.0mm 이하 · 1 Sensor 4 LEDs
센서 모듈을 바꾸면 카메라의 기능이 달라짐
동일한 영상획득 및 데이터 전송 플랫폼 사용
